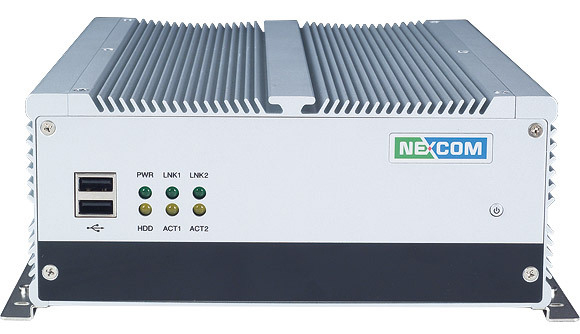

型号：NISE-3110

名称：嵌入式工控机

品牌：新汉

特点:

支持Intel? Core 2 Duo / Core Duo/ Celeron? M 处理器Intel? 945GME Chipsets

双 1000/100/10Mbps 以太网接口

6 x USB2.0/ VGA / DVI

3 x RS232 和 1 x RS232/422/485 (DB44 连接头)

板载直流电源设计:+12V ~ 30VDC 电源输入

支持ATX电源模式和PXE / WOL功能

1个PCI 扩展槽

尺寸：195*268*88mm（W*D*H)

简介:

       NISE 3110配备 Intel? 945GME & ICH7-M 芯片组, NISE 3110 无风扇工业计算机支持 Intel's Core? 2 Duo /Celeron? M 处理器 533/667 MHz FSB 和 DDR2 667/533 内存.  NISE 3110 坚固型无风扇工业计算机具有低功耗和灵活的I / O配置等特点，专为需要高可靠性的空间受限应用设计。为增加灵活性, NISE 3110 无风扇工业计算机配备3个 RS232 接口,1个 RS232/422/485 接口和1个 PCI 扩展插槽. 在存储方面,  NISE 3110 无风扇工业计算机配备了一个CF卡插槽和1个 2.5" HDD 支架. 支持ATX 电源模块同时支持宽压 12 V DC ~ 30 V 直流电源输入.195 mm x 268 mm x 80 mm 小尺寸铝制机箱设计.

      NISE 3110无风扇工业计算机专为可靠的免维护工业环境设计. NISE 3110 无风扇工业计算机为众多的嵌入式计算机应用比如自动化，机械控制，自助服务和POS服务提供了一个极具成本效益的解决方案。

主要参数:

主板 EBC 576FL支持 Intel? Core? 2 Duo, Core Duo, Celeron? M 处理器支持 533/667 MHz FSB CPUIntel? 嵌入式处理器参考名单(Intel? Longevity CPU):

Core Duo 处理器 (T2500) 2.0G

Celeron? M 440 1.86G

芯片集 Intel? 945GME 图像存储控制器(GMCH)Intel? 82801 ICH7-M

内存 2 x 240-pin DDR2 533/667 DIMM 插槽, 可达 4 GB, 双通道，无缓存， non-ECC

(注意： 大 4GB. 实际内存大小是动态的操作系统的I / O资源分配的)

扩展 Supports one 32-bit/ 33MHz PCI card (10W max./ per slot)PCI card:

Max. 160mm in length with 2.5" HDD installed

Max. 240mm in length without 2.5" HDD installed

I/O 接口-前面板 客户定制的 logo(可选)HDD 访问/Power/LAN 状态指示灯2 x USB 2.0 插槽ATX 电源开关

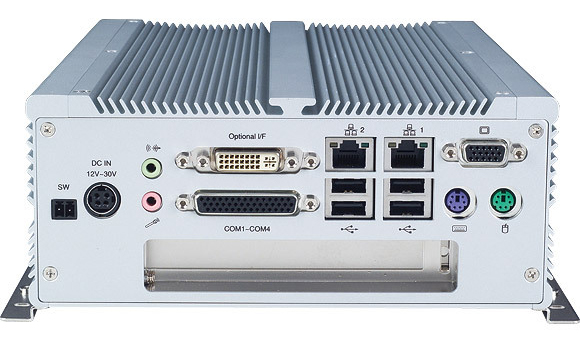

I/O 接口-后面板 2 x PS/2 键盘/鼠标1 x VGA4 x USB 2.0 口2 x GbE LAN 口4 x 串口, 1x DB44 控制器 (3个插槽支持RS232; 1个插槽支持RS232/422/485)1 x DVI 接口1 x Mic-in 和1 x 音频输出1 x 2-pin 关闭开关远程电源连接器输出直流电源连接器在为+12 V?+30 V直流电源输入

存储设置 1 x 板载记忆卡1 x 内嵌 2.5" HDD 支架

电源需求 板载直流电源设计,支持12V ~30VDC( 大: 120 W)1 x 120 W AC 外部适配器 (可锁定)

- 电源输入: 100 ~ 240 V AC 2 A 50/60 Hz

- 电源输出: 19 VDC

尺寸规格 195 mm (W) x 268 mm (D) x 80 mm (H) (7.6" x 10.5" x 3.1")

构造 无风扇铝制机箱

环境 操作温度: -5°C ~ 55°C ( 根据 IEC60068-2-1, IEC60068-2-2, IEC60068-2-14)存储温度: -20°C ~ 80°C相对湿度: 10% ~ 93% (无凝露)Shock protection: 20G, half sine, 11ms, IEC60068-2-27Vibration protection

Random: 0.5Grms @5~500 Hz according to IEC68-2-64

Sinusoidal: 0.5Grms @5~500 Hz according to IEC68-2-6

通过认证 CE approvalFCC Class A

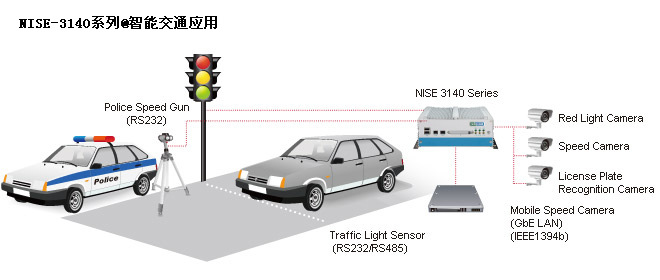

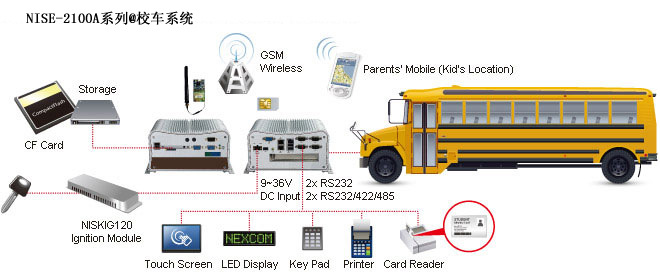

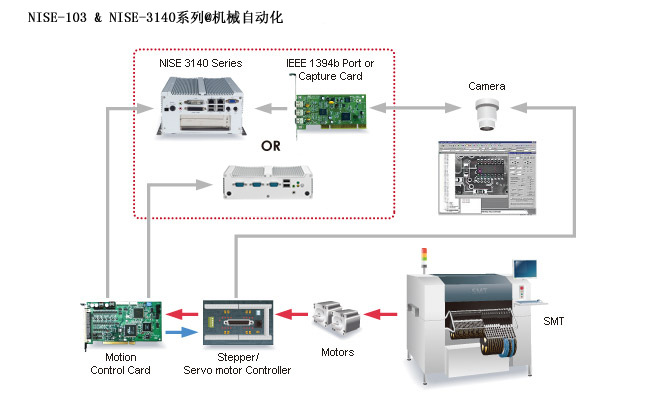

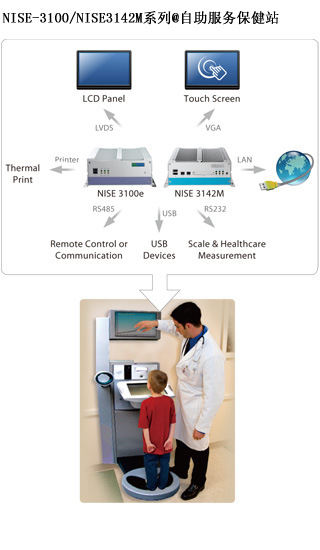

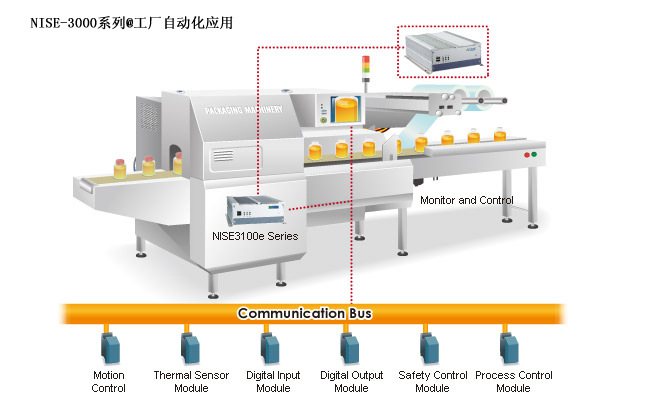

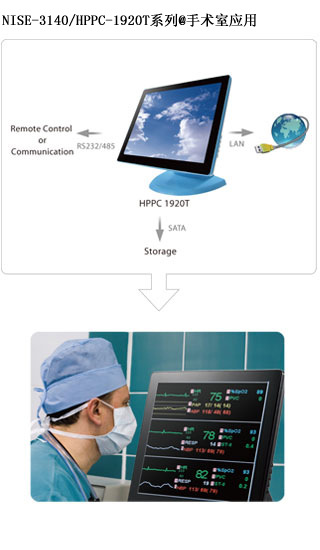

应用案例:
