型号：NISE-3110P2

名称：嵌入式工控机

品牌：新汉

特点:

支持Intel? Core 2 Duo / Core Duo/ Celeron? M processors

Intel? 945GME Chipsets

双 1000/100/10Mbps 以太网

6 x USB2.0/ VGA / DVI

3 x RS232 和 1 x RS232/422/485 (DB44连接头)

板载直流电源设计:+12V ~ 30VDC 电源输入

支持 ATX 电源模式和PXE / WOL

2个PCI 扩展槽

简介:

      NISE 3110P2 配备 Intel? 945GME & ICH7-M 芯片组, NISE 3110 P2 无风扇工业计算机支持 Intel's Core? 2 Duo /Celeron? M 处理器 533/667 MHz FSB 和 DDR2 667/533 内存. NISE 3110P2 坚固型无风扇工业计算机具有低功耗和灵活的I / O配置等特点，专为需要高可靠性的空间受限应用设计。为增加灵活性, NISE 3110P2 无风扇工业计算机配备3个 RS232 接口,1个 RS232/422/485 接口和1个 PCI 扩展插槽. 在存储方面,     NISE 3110 无风扇工业计算机配备了一个CF卡插槽和1个 2.5" HDD 支架. 支持ATX 电源模块同时支持宽压 12 V DC ~ 30 V 直流电源输入.195 mm x 268 mm x 80 mm 小尺寸铝制机箱设计.

      NISE 3110P2无风扇工业计算机专为可靠的免维护工业环境设计. NISE 3110P2 无风扇工业计算机为众多的嵌入式计算机应用比如自动化，机械控制，自助服务和POS服务提供了一个极具成本效益的解决方案。

主要参数:

主板 EBC 576FL支持 Intel? Core? 2 Duo, Core? Duo, Celeron? M 处理器家族支持533/667 MHz FSB CPUIntel? 嵌入式Embedded 处理器参考名单(Intel? Longevity CPU):

Core? Duo 处理器 (T2500) 2.0G

Celeron? M 440 1.86G

芯片组 Intel? 945GME 图像控制器 (GMCH)Intel? 82801 ICH7-M

内存 2 x 240-pin DDR2 533/667 DIMM 口, 可达 4 GB, 双通道无缓冲non-ECC

(注意: Max 4GB. 实际内存大小取决于I/O 资源的分配)

扩展 Supports one 32-bit/ 33MHz PCI card (10W max./ per slot)PCI card:

Max. 160mm in length with 2.5" HDD installed

Max. 240mm in length without 2.5" HDD installed

I/O 接口-前面板 客户定制 logo(可选)HDD 读取/电源/网口状态指示灯2 x USB 2.0 口ATX 电源开关

I/O 接口-后面板 2 x PS/2 连接器(KB/MS)1 x DB15 VGA 连接器4 x USB 2.0 接口2 x GbE LAN 口4 x 串口, 1x DB44 连接器 (三个接口支持 RS232; 一个接口支持 RS232/422/485)1 x DVI-D 接口1 x Mic-in 和 1 x 音频输出1 x 2-pin 远程连接器电源开关DC电源连接器为+12V ~+30V DC 电源输入

存储设置 1 x 板载CF插槽1 x 内置 2.5" HDD 支架

电源需求 板载直流电源设计,支持12V ~30VDC (Max: 120 W)1 x 120 W 外部电源适配器

- 电源输入: 100 ~ 240 V AC 2 A 50/60 Hz

- 电源输出: 19 VDC

尺寸规格 195 mm (W) x 268 mm (D) x 101 mm (H) (7.7" x 10.5" x 3.98")

构造 无风扇铝制机箱

环境 操作环境:（环境空气流通） -5°C ~ 55°C(依据 IEC60068-2-1, IEC60068-2-2, IEC60068-2-14)存储温度: -20°C ~ 80°C相对湿度: 10% to 93% (无凝露)Shock protection: 20G, half sine, 11ms, IEC60068-2-27Vibration protection

Random: 0.5Grms @5~500 Hz according to IEC68-2-64

Sinusoidal: 0.5Grms @5~500 Hz according to IEC68-2-6

通过认证 CEFCC Class A

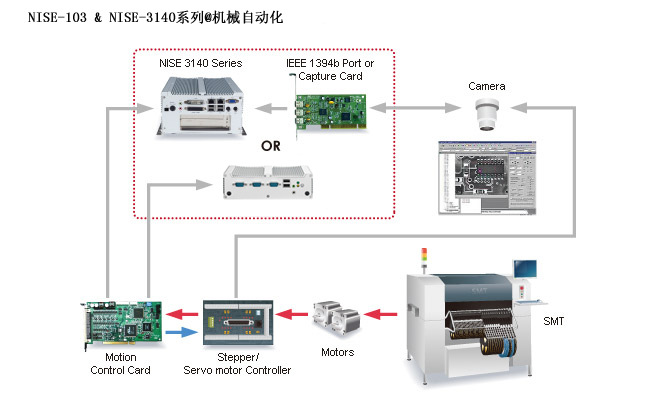

应用案例:
